Что нужно знать про фундамент для мачт и опор освещения

Фундамент мачт и опор освещения важный элемент, влияющий на устойчивость и долговечность конструкции. Фундамент рассчитывается конструкторским отделом в зависимости от множества факторов, а закладные детали фундамента бывают разных видов и имеют свои особенности.

По способу крепления можно выделить 2 вида опор – фланцевые и прямостоечные.

Прямостоечные опоры ставятся непосредственно в котлован глубиной 2-2.5 метра и бетонируются. Такой способ установки исключает возможность демонтажа или переноса опоры на другое место.

Фланцевые опоры отличаются тем, что устанавливаются не напрямую в грунт, а крепятся к закладной детали при помощи фланца – дополнительного элемента у основания мачты с отверстиями для крепежных элементов. Такой метод более практичен. В грунт погружается и бетонируется только закладная деталь, сама опора крепится к закладной части и в любой момент может быть перенесена или демонтирована.

Виды закладных деталей фундамента.

Закладные детали фундамента могут быть трубчатые или анкерные.

Трубчатая деталь изготавливается из листового металла, соединенного одним сварочным швом или из стальной трубы (см.  ГОСТ 10704-91 и ГОСТ 19903-74.

Трубчатые закладные делали бывают:

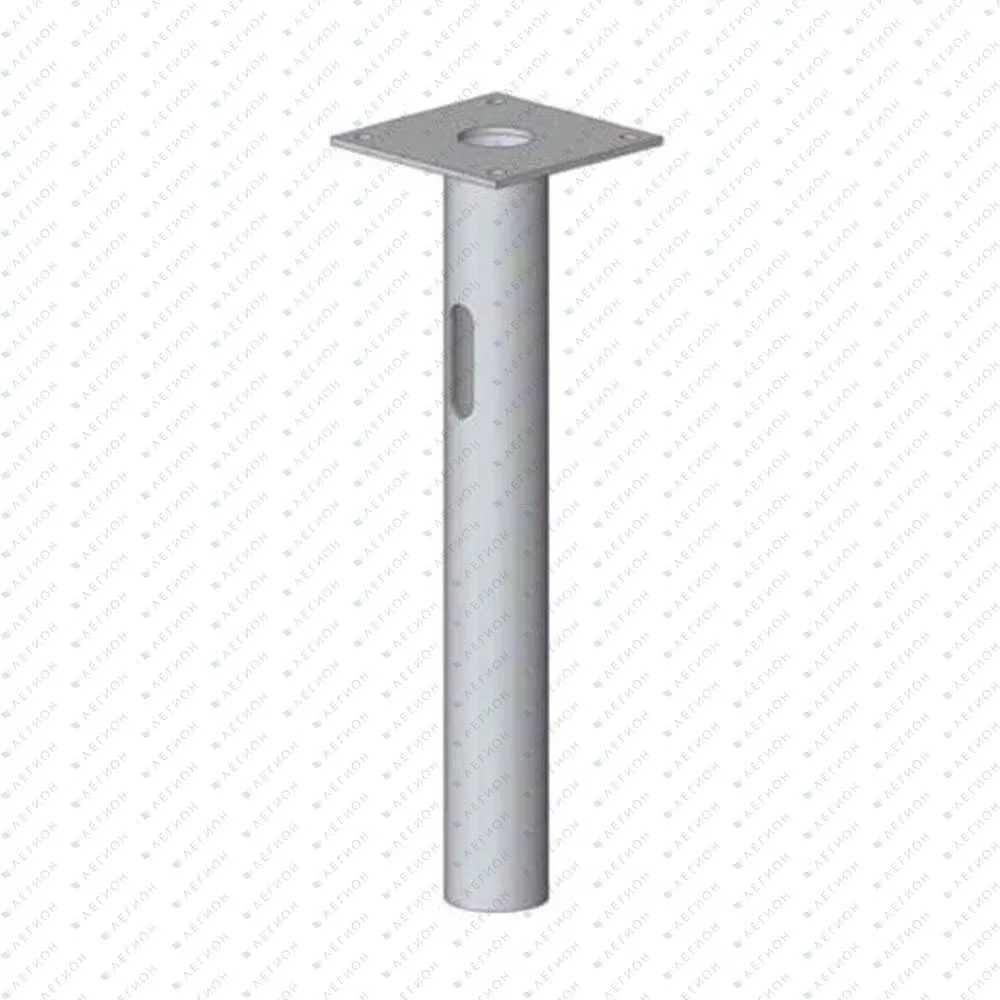

- прямые - ровная труба необходимой длины с укрепленным с одной стороны, фланцем;

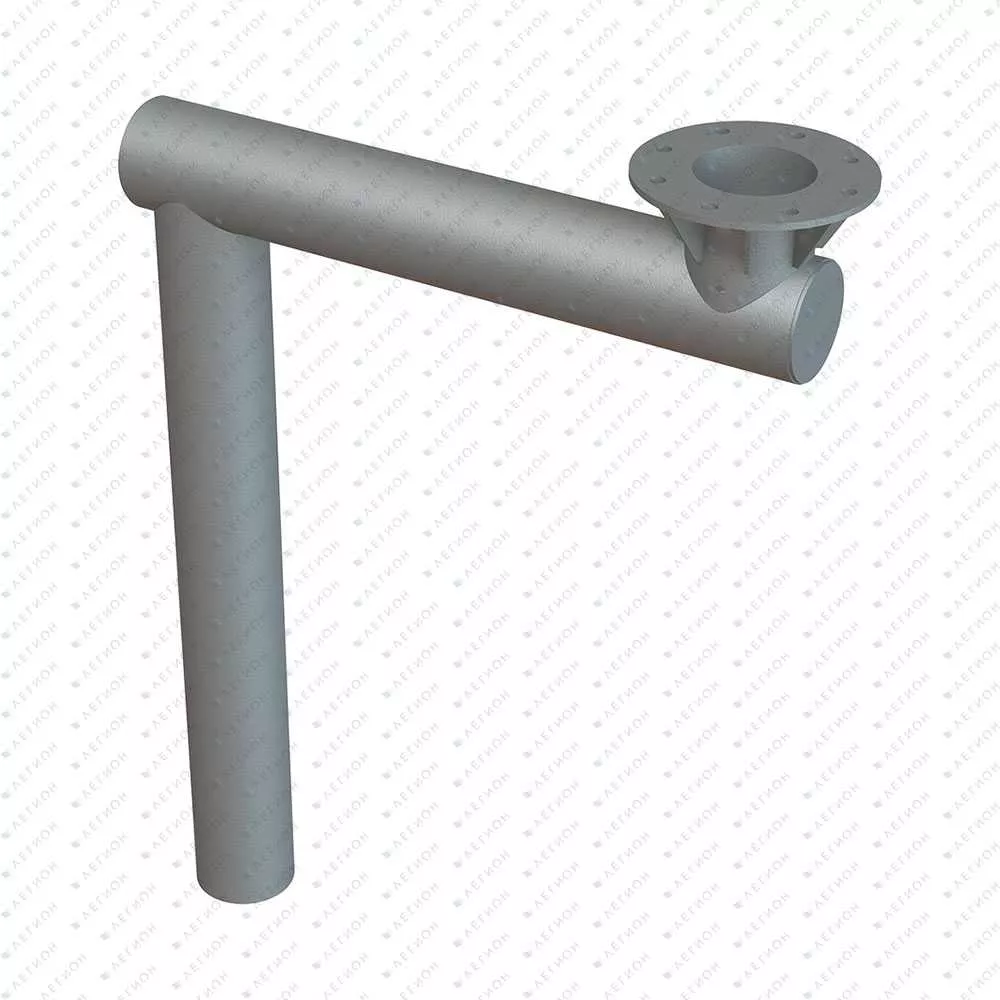

- выносные – Г-образная деталь с фланцем в верхней части. Такая деталь обеспечивает высокую устойчивость, если монтаж опоры освещения невозможен непосредственно над фундаментом;

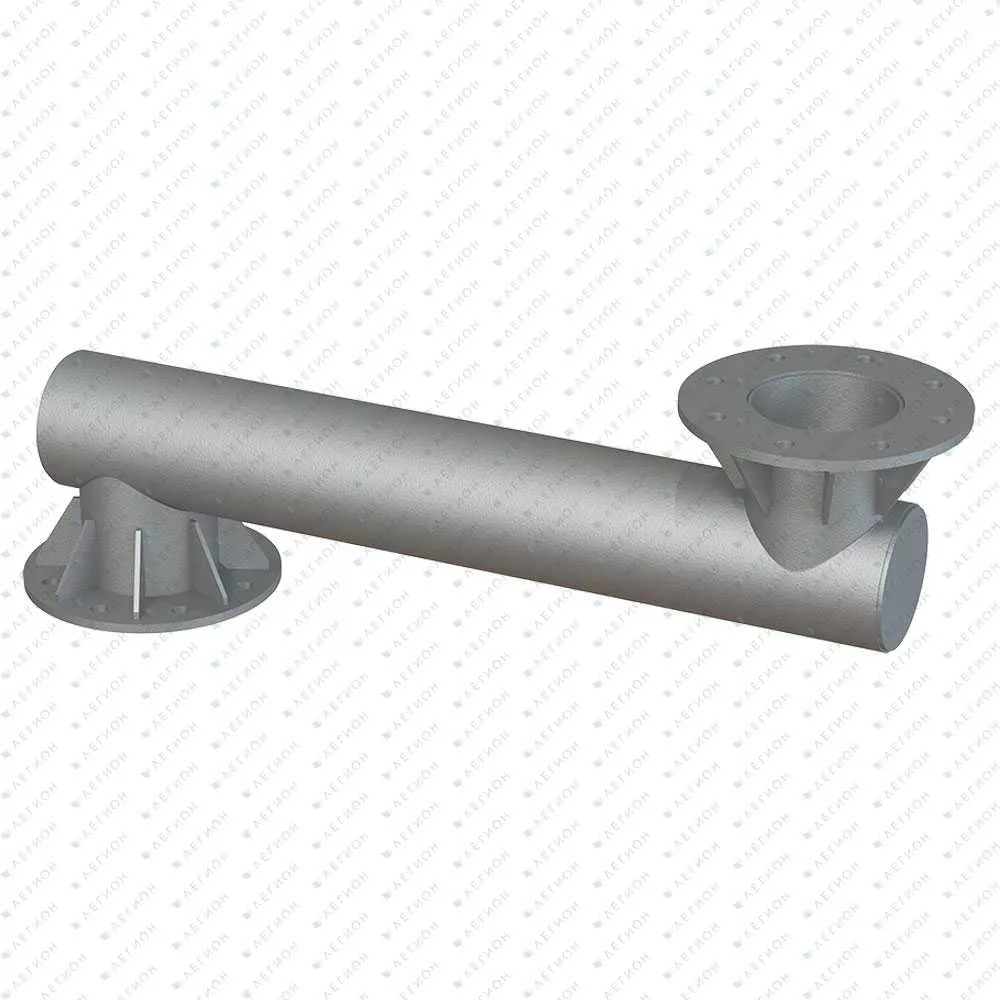

- консольные – горизонтально расположенная труба, имеющая фланцы с обеих концов. С одной стороны она крепится к готовой закладной, а с другой к опоре освещения. Такие закладные детали используют в тех случаях, когда грунт или подземные коммуникации мешают установке прямой закладной.

Фланец.

Фланец трубчатых закладных опор может быть круглым или квадратным. Квадратный фланец крепится 4 болтами по углам, его применяют для не силовых опор освещения. Круглый фланец позволяет использовать большее количество болтов и, соответственно, способен выдерживать большую нагрузку. Его чаще применяет для силовых опор освещения.

В некоторых случаях, закладные дополнительно могут быть укреплены так называемыми «косынками» - треугольными ребрами жесткости, соединяющими закладную с фланцем.

Характеристики закладных деталей фундамента – их толщина, диаметр, размер фланца напрямую будут зависеть от характеристик опоры освещения.

В зависимости от типа опоры освещения – силовая или несиловая, закладная часть может иметь специальный лючок для прокладки кабеля из-под земли внутрь опоры.

Покрытие закладных деталей.

Защитное покрытие закладных фундамента регулируется СНиП 2.03.11 и ГОСТ 9.307-89 По умолчанию, это битумное покрытие, толщиной не превышающее 2,5 мм. Кроме того, детали могут покрываться методом горячего цинкования.

Для мачт освещения используются анкерные закладные.

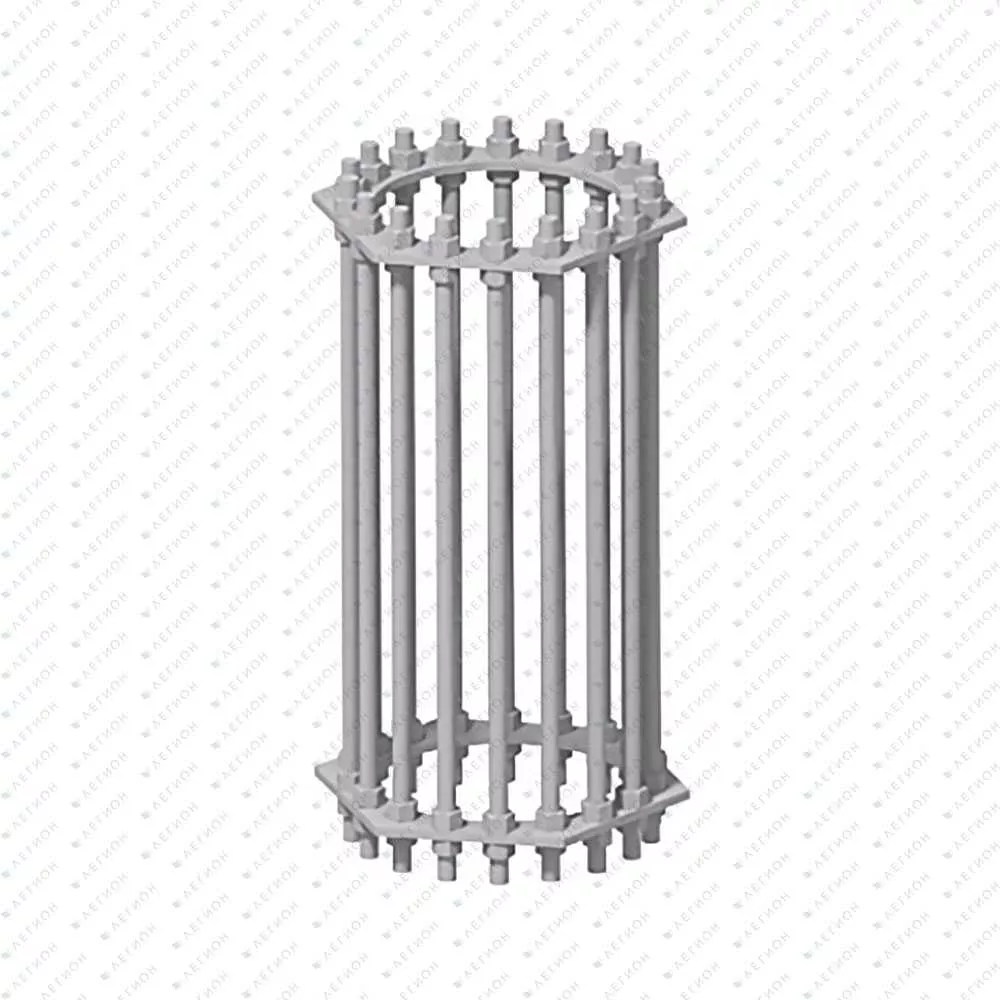

Анкерная закладная деталь представляет собой анкерные шпильки в количестве от 4 до 24 штук, соединённые между собой специальными кондукторами (квадратными или круглыми рамами с монтажными отверстиями). Такие детали выдерживают большие нагрузки, чем трубчатые.

Мачта, в данном случае, крепится на выступающие из бетона концы шпилек.

Очень важно учитывать тип грунта, в который устанавливается фундамент опоры освещения. Наиболее надежным считается каменистый грунт. Он не требует дополнительного укрепления, не проседает и не размывается. Глинистый грунт, в свою очередь, считается наименее надежным. Фундамент, устанавливаемый в такой грунт, нужно гидроизолировать и дополнительно укреплять.

При расчете фундамента опоры освещения учитываются такие факторы, как:

• высота мачты или опоры освещения;
• вес установленных на ней осветительных приборов и другого оборудования;
• ветровая зона;
• свойства почвы;
• глубина промерзания почвы.

Котлован для заливки фундамента по размеру должен быть не меньше диаметра 3 закладных. Закладная часть устанавливается на глубину до 3 метров, выставляется четко по уровню и заливается бетоном. Количество и марка бетона зависят от климатической зоны и грунта, предусмотренных проектом. Установка опоры возможна только после полного набора фундаментом необходимой прочности.

Ни в коем случае не пренебрегайте подготовкой качественного, соответствующего всем требованиям фундамента для опоры освещения. Выбирайте закладные детали, которые подходят именно к вашим конструкциям и соответствуют вашим целям.  От этого зависит качество установки и дальнейшей эксплуатации изделия.
